A rede que liga tudo o que anda no veículo.
Switches Ethernet industriais NSS para veículos e material circulante ferroviário — geridos ou não-geridos, com ou sem PoE, com conectores M12, preparados para o ambiente mais exigente a bordo.
A espinha dorsal Ethernet de cada veículo.
Consolas do condutor, indicadores de destino, INSAT, câmaras e GNSS — cada vez mais equipamento a bordo comunica em rede local, muitas vezes segundo a arquitetura ITxPT. Essa rede passa, em algum ponto, por um switch: o único elemento que todos os outros equipamentos partilham. Se falhar, não falha um sistema — falha a comunicação entre todos eles. Por isso tem de resistir a vibração, choque, variações de tensão e temperaturas extremas, sem deixar cair um pacote.
O NMSW12X2, construído para o material circulante.
Gerido. Com PoE. Ligado por M12.
O NMSW12X2 é o switch Ethernet gerido e com PoE da NSS, desenvolvido para aplicações ferroviárias, veiculares e de sistemas de informação ao passageiro. Caixa metálica de alta resistência, alimentação redundante e ligações M12 com bloqueio mecânico substituem os conectores RJ45 tradicionais, eliminando desconexões por vibração. A gama inclui também o NUSW10X2, não-gerido e sem PoE, para redes mais simples — os dois modelos reais estão abaixo.
12 portas Gigabit M12
Conectores M12 X-code de 8 pinos com bloqueio mecânico, portas 10/100/1000 BaseT(X) com deteção automática de velocidade e MDI/MDI-X.
PoE integrado
Alimenta até 100W de dispositivos ligados, com suporte a IEEE 802.3af (15,4W) e IEEE 802.3at (30W) por porta.
Alimentação redundante
Duas entradas de alimentação a 24VDC (9–36VDC), com proteção contra sobrecorrente e polaridade inversa.
Robustez ferroviária
Caixa metálica IP40, funcionamento entre -40°C e +75°C, MTBF estimado de 512 352 horas.
Dois switches reais, para duas necessidades de rede.
NMSW12X2 e NUSW10X2 — os switches Ethernet NSS para instalação a bordo. O NMSW12X2 é gerido, com PoE integrado até 100W e 12 portas Gigabit M12, para redes com mais equipamento a alimentar e a gerir. O NUSW10X2 é não-gerido e sem PoE, com 10 portas Gigabit M12, para redes mais simples que só precisam de ligação.

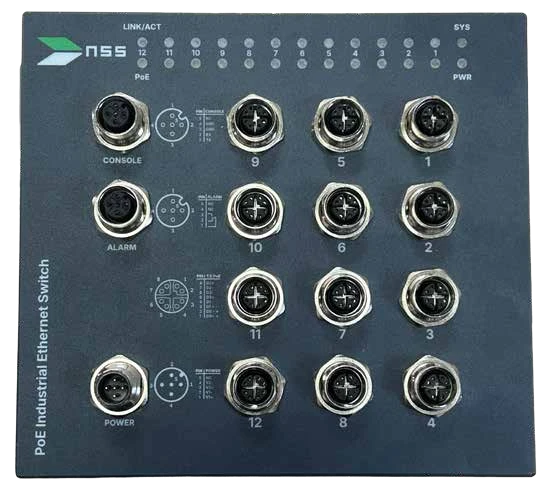

NMSW12X2

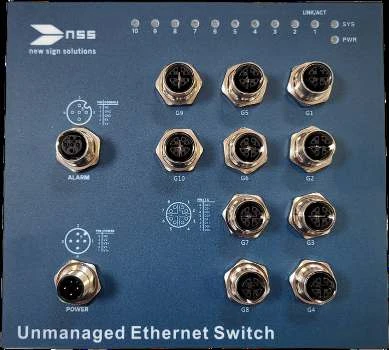

NUSW10X2
Funcionalidades de rede geridas — NMSW12X2
Gestão completa
Interface Web, CLI e Telnet, com suporte a SNMPv1/v2c/v3 para integração em plataformas de monitorização de frota.
Redundância de rede
Protocolos RSTP/STP/MSTP para redes em anel, com convergência automática em caso de falha de um troço.
Segmentação e QoS
VLAN (IEEE 802.1Q) até 64 redes (VID 1–4094), 4 filas de prioridade QoS, IGMP Snooping com 256 grupos e agregação de portas (LACP).
Controlo de acesso
Autenticação de porta IEEE 802.1X e tabela de endereços MAC com 8K entradas.
Débito de linha
Backplane de 56 Gbps e taxa de encaminhamento de 17,856 Mpps, com processamento store-and-forward, buffer de pacotes de 4,1 Mbit, jumbo frames até 10 KB e controlo de fluxo IEEE 802.3x / back pressure.
Diagnóstico e alarme
Porta de consola RS-232 dedicada e porta de alarme M12 para deteção de falhas de porta ou de alimentação.
CONCEITO — ilustração, não é captura real
EN 50155 (referencial de design)
Norma europeia para equipamento eletrónico em material circulante ferroviário — referencial de design da plataforma de fabrico; a NSS não tem ensaio nem certificado próprio para este produto.
EN 50121-3-2 / EN 50121-4 (referencial de design)
Compatibilidade eletromagnética ferroviária, para equipamento instalado a bordo do material circulante e para equipamento de sinalização e telecomunicações — referencial de design da plataforma de fabrico; sem ensaio nem certificado próprio da NSS para este produto.
EN 45545 (referencial de design)
Norma europeia de proteção contra incêndio em veículos ferroviários — referencial de design da plataforma de fabrico para os materiais utilizados; sem ensaio nem certificado próprio da NSS para este produto.
EN 61000-4 (série, referencial de design)
Imunidade eletromagnética: descargas eletrostáticas (4-2, nível 4), campos irradiados (4-3, nível 3), transitórios rápidos (4-4, nível 4), surtos (4-5, nível 4), perturbações conduzidas (4-6, nível 3) e campos magnéticos à frequência da rede (4-8, nível 5) — referencial de design da plataforma de fabrico; sem ensaio nem certificado próprio da NSS para este produto.
IEC 60068-2 (série, referencial de design)
Ensaios ambientais de choque (2-27), queda livre (2-32) e vibração (2-6) — referencial de design da plataforma de fabrico; sem ensaio nem certificado próprio da NSS para este produto.
FCC Part 15B / CISPR (EN 55022) / EN 55024 (fabricante)
Compatibilidade eletromagnética — emissões conduzidas e irradiadas, e imunidade Classe A: marcação do fabricante da plataforma de hardware; a NSS não emite Declaração de Conformidade própria para este produto.
